首页    翻转机    在线式翻转机厂家定做

在线式翻转机厂家定做

浏览量:220
创建时间:2015-05-07 10:20

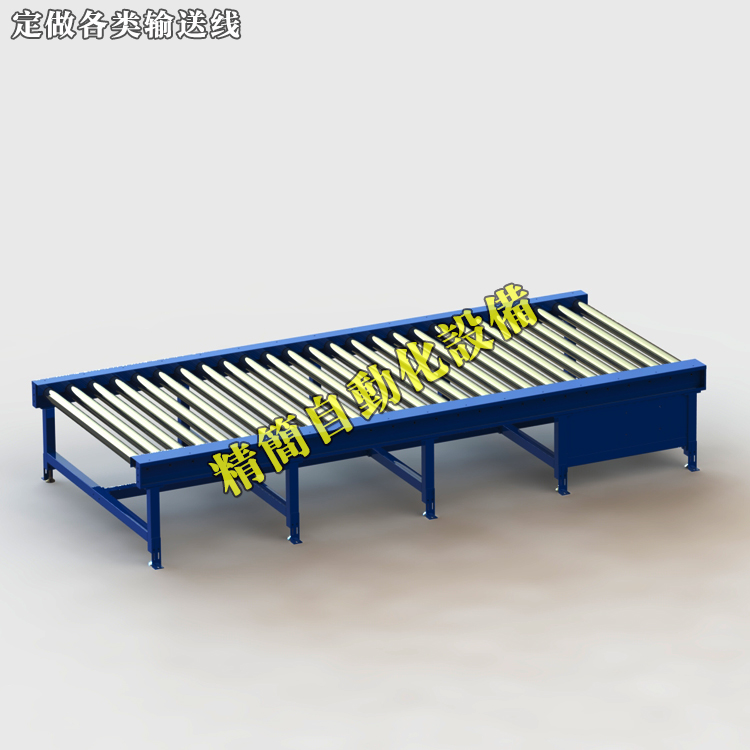

在线式翻转机是将输送线加装在机械式或液压式翻转机的台面上,将工件全自动/半自动在输送线翻转的作用,以减少劳动力。
收藏
  •

    双边高强度链条

    双倍拉力冗余,安全有保障

    R系列减速机

    超强扭矩,1.5倍冗余

    • 设备介绍

    工作原理:本设备采用电磁抱闸制动式电动机带动同步轴,实现工作台的翻转,以达到将工作台上

    工件翻转0~90度,实现卧式转换成立式或将立式转换成卧式的作业目标。

    根据吨位及工作台面尺寸,台面采用16~25mm厚的钢板制作,保证工作台面对工件的承受能力,表面铺厚度10~20mm的耐磨PP板,对工件机设备表面起到保护的作用,以及减少工件对工作台的直接损伤,延长翻模机的寿命。

        设备外观:本厂翻模机的外观标准配漆为底座采用深蓝色波纹漆,翻转工作台采用黄色波纹漆,并配合黑漆以达到警示作用。

    设备操控性:设备操作简便、结构紧凑,做到较低的台面高度和宽裕的台面尺寸;设备安装就位非常方便。

        设备安全性:设备具有断电自动锁紧功能,当断电时,电机的防抱死系统立即动作,将电机主轴抱紧,这时电机立即停止转动,工作台也将停止翻转,绝不会出现倒转现象。此外,除了电机具有电磁制动外,设备还安装电器定位和机械限位装置,以保证设备安全、可靠具有断电自锁功能。

    • 设备特性

     机械式自锁结构,即停即锁,不会因断电不会出现倒转现象。

    主要部件均采用 激光、精加工制作而成,避免手工制作造成误差,保证设备平稳运行。

    可选信号塔灯,在设备运转及待机时均有不同颜色信号灯显示。设备运转时并有蜂鸣警示声音。

    控制电路全部采用24V安全电压,操作安全可靠。

    采用工业硬齿面斜齿轮减速机。

    采用多重限位及机械限位保护,确定操作安全。

    配备线控或遥控手柄,可远距离操作,安全可靠。

    采用工业插座进行连接,安全可靠,具有移动方便特点。

    按下正向或反向点动旋转按钮时,工作台正向或反向旋转,松开时,工作台停止。

    电气系统有漏电保护开关、交流接触器、过热保护继电器、行程开关、中间继电器、手持操作器、主电箱等组成。

    可选设备外围防护栏、安全门等设施,设备运转时防止非操作人员进入。

    • 名称
      90度翻转机;180度翻转机
    • 电压
      五相380V/50HZ
    • 翻转角度
      往复0~90度;往复0~180度
    • 材质
      碳钢
    • 台面尺寸
      定制
    • 设备功率
      定制
    • 规格
      定制
    • 最大载荷
      定制
    • 工作效率
      定制
